石器绘图方法初探(图)

[复制链接]
发表于 2011-10-3 09:26:44 | 显示全部楼层 |阅读模式
旧石器时代考古的石器图绘制难度较大,程序繁琐,一般由研究者本人亲自绘制,绘图技工很难介入,因为对石器类型的界定、打制技术的分析和疤痕的观察本身就是从专业角度来分析和推定石器反映出来的人为意识信息,这些内容都要从石器图上直观的表现出来。另外,石器质地、类型、疤痕形态等因素的多样性和多变性也给石器图的绘制增加了难度,绘图软件也难以胜任。还有,目前全国各省从事旧石器考古的专业人员寥寥无几,尤其基层考古部门专业人员更是缺失,而大量旧石器标本闲置,需要整理和研究。这也是为什么很多旧石器遗址的研究报告迟迟不能发表的原因之一。鉴于此种状况,笔者希望通过自己实践和摸索的一些绘制石器图的经验和技巧得以推广普及,让更多的人员能够参与这项基础性研究工作,为旧石器研究的深入开展奠定基础。
石器绘图的现状
      众所周知,传统考古绘图最常用的就是正投影绘图,其原理就是利用对器物的实测数据,然后在坐标纸(米格纸)上根据器物的轮廓线进行绘制,石器图尤其如此。传统的正投影绘图法绘制石器,比较费工时,石器疤痕线难以精确定位。随着计算机技术的繁荣发展,出现各种各样的绘图软件,具有提高精确度、实现高效率、推动数字化的优势,很多研究者也根据自己的习惯和需要选择不同的绘图软件来绘图,但这些软件都不是专门为考古制图而设计,而石器绘图更是因其自身的特殊性而不能依赖绘图软件,所以目前能做的就是利用这些绘图软件的某些功能来为石器绘图服务。计算机利用软件制图可分为两种:一种是将已知数据或影像资料输入电脑,需要“手动”在电脑上绘制出所需图形,部分打制石器多采用此法。另一种是将已有的手工绘制图形或照片输入电脑,而后直接“机动”对器物图像进行线条的提取,就可以获得需要的正投影线图图形,磨制石器图即可用此法完成。二者既有联系又有区别,需要灵活应用。而大部分石器绘图则是通过二者结合使用的结果。目前比较常用的软件主要有Adobe Photoshop、CorelDRAW、AutoCAD、Illustrator等,也有学者介绍过部分绘图软件的应用,初学者可参考学习其基本操作方法,在此基础上选择适合自己习惯和需要的软件来绘图。
, W+ K: ?* u; Q( P: ~     正因为绘图者的习惯和文化差异,形成形形色色的石器图,目前国内外的期刊和报告中,石器图可谓“龙生九子,各不相同”,和石器本身一样,受文化、质地、习惯等因素影响而各具风格,各有千秋。笔者不愿评价哪种风格更好,只将风格迥异之例拿来比较,可取长补短,不断完善。目前常见的绘图手法中,有些只绘制石器轮廓及片疤,不表现同心波、放射线等,造成片疤深浅、方向未知,放射线有无不定的信息缺失。还有些绘图者绘制同心波粗糙,大疤和小疤线条不相宜,同一件石器同心波疏密程度迥异,造成石器图粗糙、不美观。石器绘图,首先讲求精确,其次是美观。所谓精确主要表现在以下几个方面:石器轮廓的尺寸精确;片疤位置精确;片疤先后打破关系明确;片疤的方向、深浅明确。所谓美观是在保证精确的前提下利用线条和明暗对比表现其真实性和立体感,达到美观效果。8 A  ~4 s  e  K" _- U

评分

1

查看全部评分

 楼主| 发表于 2011-10-3 09:27:58 | 显示全部楼层

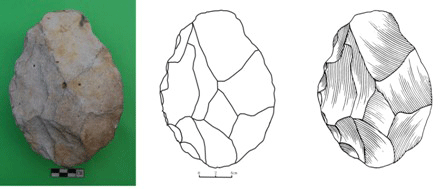

石器绘图    运用绘图软件进行石器绘图的原理和传统绘图一样,都是正投影绘图法,需要获得石器的正投影图像,然后输入电脑进行绘制和处理。获得石器正投影的方法主要有两种:一是利用比较常用的平板扫描仪获取,二是采用高端数码相机获取。这两种方法都有一定的局限性:平板扫描仪对器物尺寸和形态有限制,而数码相机获得的图像是透视投影图像,图像会产生近大远小的效果,其倍率也不相等。这些局限性都可以通过二者的互补和一些技巧手段予以弥补。关于扫描仪的局限可通过以下方法解决:尺寸过大的石器可用数码相机获取;石器固定在扫描板上的水平问题可通过底部垫橡皮泥或支架来解决。关于数码相机的局限可通过以下方法解决:用长焦镜头远距离拍摄,距离在3-5米远以上;使用完全正交摄影装置,它是利用放射线镜远心光学系统研制而成的一种设备,经它拍摄的数码照片图像的大小不会因为摄影距离的变化而改变,实际上就是把器物的透视投影图形转换为正投影图形;误差校准,通过对石器的实测数据在电脑上对透视投影图像进行精确校准。下面笔者主要通过Adobe Photoshop绘图软件来说明石器绘图的主要步骤和技巧。石器绘图的主要步骤:石器定位→石器拍照→石器轮廓线图绘制→透图并绘制同心波→扫描成图→后期处理。
8 {( P) p) G5 o2 T' o8 b8 E   1.石器拍摄定位
/ ~; I( ^" E9 B1 M" A! [
0 [0 Q& S, A7 L, k; _4 w, g   石器绘图本身就是对石器的一种研究,在获取石器正投影之前必须对石器本身进行观察,根据具体的石器类型有不同的获取角度,这就涉及石器本身的定位问题。石器的定位与其坯材的性质有关,也与其形状、修理状况及时代等相关。一般情况下,一件石器需绘制其正视图、背视图和侧视图,有需要特殊表现的再另做补充。针对具体石器类型定位如下:1石核:台面朝上,石核上最完整的剥片面中轴正对拍摄点。以此定位为基础,从正上、正前、正左、正右等几个方向来完成对石核的正投影拍摄。2石片:台面朝上,以打击点为顶点,半分半锥体引垂线为中轴正对拍摄点。以此定位为基础,从正前、正后和正右方向来完成对石片正投影的拍摄。3工具:一般以工具长轴和短轴为基准,酌情考虑刃口朝上,尖朝上等因素,从正前、正后、正右方来完成对工具的正投影拍摄。) W8 H  V" Z* f7 r+ m6 T
   2.石器拍摄技巧) k$ d9 @% i3 Q8 B/ q! y* [
   对石器进行拍摄,不同于文物摄影,根据绘图和研究需要,考虑距离、背景、灯光等因素,是要拍摄出适于绘制石器图的照片。在拍摄过程中需要做好以下工作:1用粉笔或铅笔横向刮石器表面,突出的棱脊线上会留下粉笔的印记,使石器表面的疤痕轮廓线更为鲜明;2用橡皮泥或粘蜡将凹凸不平的石器固定;3灯光从多角度照射,尽量消除石器阴影;4根据不同石料,需配置色差较为明显的背景色,增强轮廓对比度,突出石器边缘;5一般选择垂直俯拍,拍摄距离尽量远以减少透视变形;6放置比例尺一同拍摄。
- f0 t$ e: j6 o$ g& l1 ?   3.石器轮廓线图0 b: n' F; Q0 R$ F7 P+ U
! l0 _$ y& H6 e5 t: \+ ?

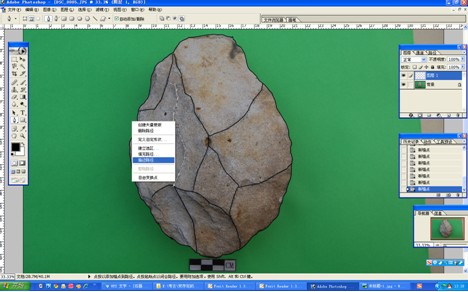

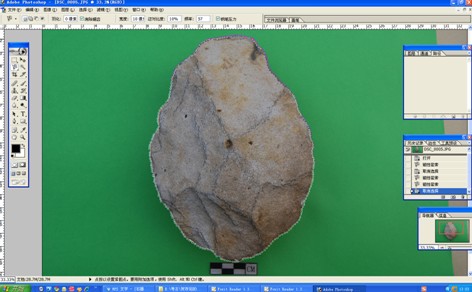

     将运用上述拍摄技巧的石器照片输入电脑,用Adobe Photoshop打开,运用该软件的图像调整、裁剪等功能编辑图片,形成适于绘图需要的石器照片,然后进行线图的绘制。主要是利用图层功能在照片上直接用“魔棒”、“磁性套索”工具或细致的描点、描边路径来得到石器轮廓线。具体是步骤是:1利用“标尺”工具,结合实测数据,用“裁切”工具对石器图像最大长、最大宽处进行裁切,并在“图像大小”中输入实测数据,完成图像的矫正。2新建图层,将工作图层放在新建图层,然后将石器图像放大,利用“磁性套索”工具在石器边缘上形成轮廓节点线,在“路径”中从选区生成工作路径并用画笔描边路径来生成石器轮廓。也可以利用石器与背景色的明显反差,用“魔棒”工具将石器从照片中“抠”出来,生成石器轮廓线。最慢的方法还可以用“钢笔”工具沿石器轮廓边缘逐步描绘。3利用图像中粉笔对疤痕棱脊的表现,放大石器图像,直接在石器图像上用“钢笔”工具在石器疤痕棱脊线上一点一点连成线,然后右键点击“描边子路径”→“删除路径”,形成石器轮廓和主要片疤棱脊线。4最后绘制比例尺,隐藏石器照片,合并图层,生成石器轮廓线图。* [7 g1 e) Z1 e$ T1 V; D
回复

使用道具 举报

 楼主| 发表于 2011-10-3 09:29:10 | 显示全部楼层
本帖最后由 青飞 于 2011-10-3 09:30 编辑
( u/ q- ]/ C' c5 ^8 F( X

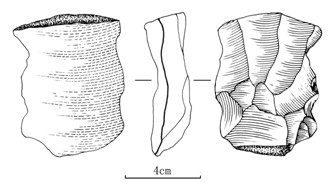

5 c7 p* b% k7 I, b4 B$ ^8 r2 E4.透图并绘制同心波     石器轮廓线图形成后保存,将轮廓图在绘图软件中打印出来,利用硫酸纸透轮廓线图并手工绘制同心波。另外,在条件允许的情况下,可直接采用高端的电脑绘图笔在电脑上完成石器绘图的整个过程,更为省时省力,不过这要求对电脑绘图笔的使用达到极为熟练的程度,而且绘图者自身的基本功也要过硬。在透图和手工绘图过程中有以下技巧及注意事项酌情考虑运用。
1 ^$ q4 g1 b$ j  J) T! s3 x   在绘制石器图的过程中,根据需要,注意以下几点:1将电脑里绘制好的轮廓线图打印出来时,需在 Photoshop软件程序里打印,若保存成JPEG图片直接打印会有误差。2轮廓成型后,用标尺工具和实测数据绘制比例尺并合并图层,这样可任意缩放石器图而不影响其实际大小。3一般情况下,在电脑里绘制的石器轮廓图线条不够流畅,需用硫酸纸重新描绘轮廓图,后在其上绘制同心波。4新手最好先用铅笔绘制底图,后用硫酸纸重新描图。4根据绘图需要选择不同的绘图笔,比较常用的是专业的绘图笔尖,根据力度来把握线条粗细。另外是0.1~0.5毫米的中性笔,根据需要交替使用,如轮廓线略粗于同心波线,同一版、同一件的石器图线条均匀等。5较小的石器可放大后绘制同心波,较大的石器绘制原大,缩图后效果更佳。6同心波的方向须与实际打片方向一致,同心波的绘制可借助“云形尺”等具有各种曲线的工具来绘制,用不同弧度的曲线来表现疤痕的深浅,用虚线表现石料原因导致的片疤阴面的不平滑,用特殊线条表现节理面等。7同心波之间的间隔尽量保持一致,弧度也略相同,收尾显得轻盈,参差不齐。8 对部分放射线明显的石片或石核须绘出放射线。9 侧视图中的侧缘或刃缘形态需要突出,用粗于其他疤痕线的线条来表现。10 砾石面用散点来表现,通过各种形态的散点的疏密来体现立体感,一般情况下石器砾石面边缘密,中间疏。11 绘图过程中,要反复对照石器,进行细致深入的观察和研究,尽量将照片不能反映出来的细微特征在线图上表现出来,绘图过程不仅是科学准确的记录,同时也是对石器认识深度的一个反映。
" Q! Q0 K. G, a3 r     5.扫描成图
1 p0 W2 T& o1 A9 R, d4 Z! n) u     石器手工绘制完成后,使用扫描仪将成图扫描成电子档照片,在扫描时,分辨率设置为600,颜色为灰度,若用硫酸纸扫描时背面须用亮白色纸张覆盖凸显石器图。扫描成电子图后,石器图空白处会有原来硫酸纸的颜色,利用“选择”功能中“色彩范围”选中不需要的色彩,然后用键盘的“后退”键多余杂质,之后用“图像”-“调整”-“阈值”将图像实化,最后用JPEG格式保存图片。2 R! m$ G. Z+ `/ \
    6.后期处理7 I; {9 n3 L3 Y( y6 f
   在绘制石器图或者用硫酸纸透图的过程中难免会在图上留下一些瑕疵或者污斑,在传统绘图中出现此种情况,前功尽弃,整张图作废需重新绘制,增加工作量。而利用Adobe Photoshop绘图,这些问题均可在后期处理中弥补修饰。具体程序如下:1任意放大石器图,主要利用“橡皮擦”和“画笔”工具对瑕疵处进行去除和修正直至满意为止。2 根据需要移动或旋转石器图,任意调整石器图的位置和角度,并用“钢笔”工具画连接线或比例尺,用“文字”工具在图上标注等。3,将石器照片与处理好的成图对比,修正尺寸 ;4将同一件石器的不同面成图放在一起,共同矫正,然后保存。5多张石器图排版,将不同石器图均放入同一张A4纸中,形成不同图层,利用缩放及移动功能形成美观的石器组合排版,最后合并图层并裁剪成需要的大小进行保存。(作者单位:重庆中国三峡博物馆)# K! K' n: E9 a
作者: 贺存定 2011-08-23
% {% m9 t/ l6 G/ g. l1 |(2011年8月19日7版)
