象牙是怎样炼成的！（补充版）

如月中天

6 f' V0 D, p, k5 a5 W8 J7 N" ^$ `. ]+ A
                   象牙是怎样炼成的！

& g, O' d* n% b" r                                        ——猛犸象牙修炼成功的秘籍
- Q4 e$ [, y  {" X$ [& v  L3 z

' d5 B, Q, Q. s+ n; F. Y3 N9 O一、没有最坏，只有更坏。

9 r6 K+ B. g/ L6 W8 S1 |& K
$ v; p# C& G( w& N; t: p9 x# D0 \

- }3 L9 e7 G/ x9 W; L# Q2 ~/ {
0 @1 T, ~+ z& b) o' ]

; s! V7 X$ F  s5 j, W' O

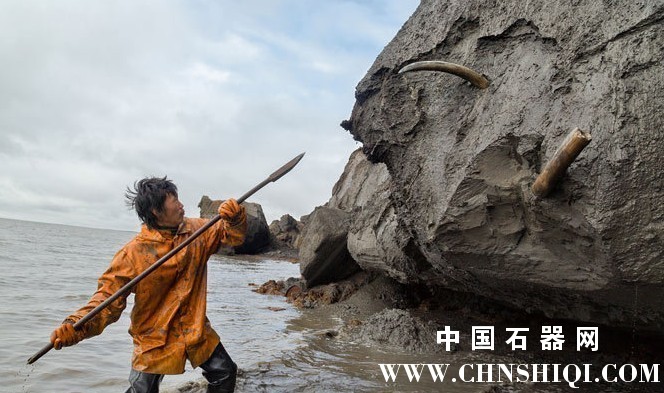

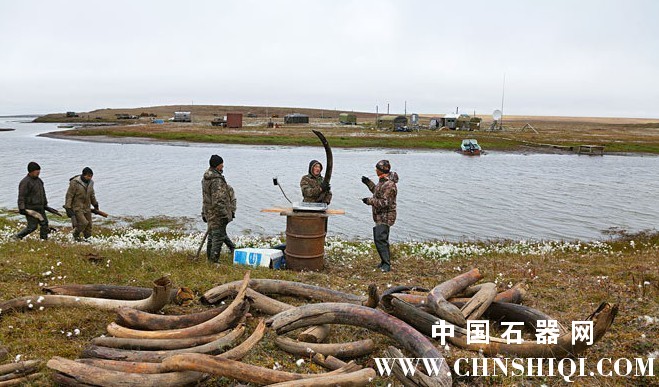

- [& F* C2 G# k- J0 K+ O4 W+ F猛犸象牙出土的环境一种是水里，一种是土里。上图就是在冻土带的湖水里捞出来的猛犸象牙，一般情况下我们称之为“冰牙”。

5 k3 a3 K- q5 r7 Z$ x! }
这种冰牙是保存的最好的猛犸象牙，但是能够被冰冻保存的象牙不到现存猛犸象牙总数量的1%。
# ?! B6 c6 c3 a; L; N. F, M

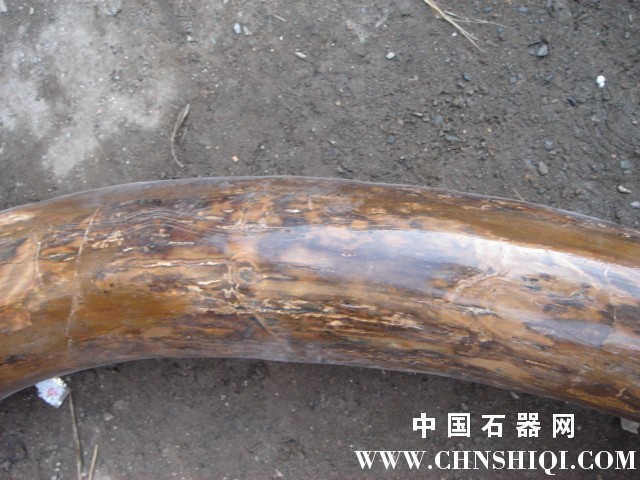

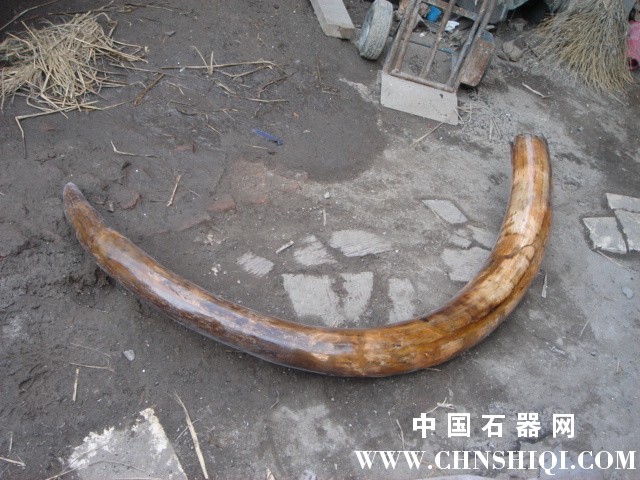

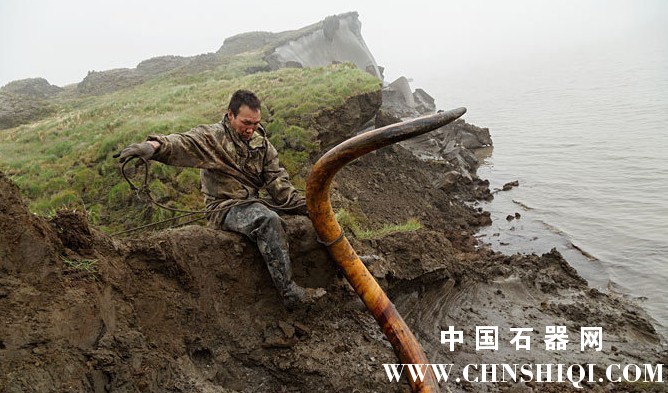

这是土里出的猛犸象牙，一般被称为“土牙”，是绝大多数猛犸象牙的保存形态。占现存猛犸象牙总数量的20%。我们国家境内的猛犸象牙，85%是土牙。
$ Z5 h& V+ c0 p
% O  d; j* _) S. u! f
& ~7 [8 N5 @* X: P  K" b2 Y& ~
' h: _$ _+ M( ]0 w/ X
, E( _2 E% @3 V  o1 o

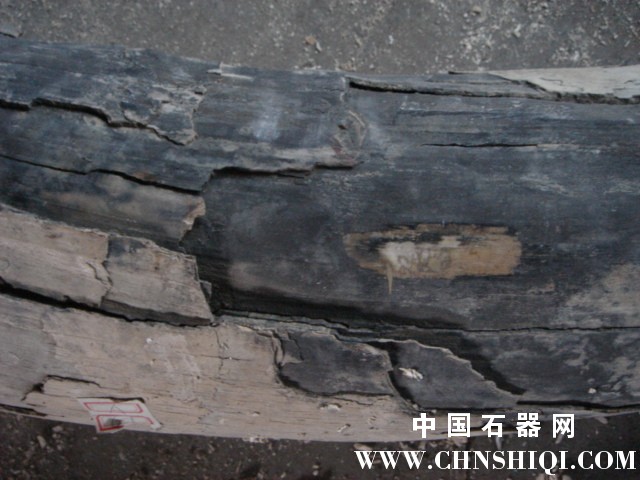

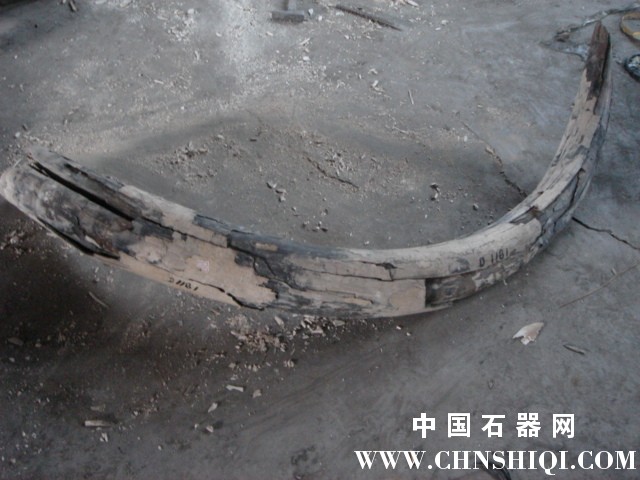

1 L( H8 U+ `+ ]出土之后，在自然环境下放置一段时间，也许不用太久，只需六、七天土牙就会迅速风化。因为从地层下出土后，压力、温度、湿度、氧气含量等都发生了巨大的变化，象牙从表层的牙釉质，到深层的牙本质和牙髓质都发生了迅速的氧化，最终会慢慢变成尘土。这种风化过程，没有最坏，只有更坏！
7 k* b5 D. e; H$ m
# Z, P0 d/ |1 W4 N, |
二、丑女就要去韩国。

' g2 \! y: q6 Z0 X5 f
- u/ n% O& s" X6 s
( ^$ `) B" n+ \

2-2

# {5 @( m1 b5 J% L! Y1 h6 ?3 J对于这种象牙，全中国的博物馆都没有太好的办法，所以在吉林省博物馆、黑龙江省博物馆里，游客们只能偶尔看到一两支猛犸象牙，实际上每个馆都有至少五十到一百支左右的象牙储藏，但是由于象牙风化的速度实在太快，基本上保存不到十几年都变成碎末了。
' j; e% \/ e0 |: N


! U6 ]" m) D' H& X; n& h

: }) K' l' E4 t9 \( v8 V; O
/ J) n# ?7 }- O, _+ X

: o7 q6 @* n$ j$ m4 e( y4 M- ?: Q

1-8

5 e1 D. O8 |) P4 R4 y" L! |
" Z2 K" A' z& n, ^$ V3 H  I3 y* H

1-9

' t: k7 t+ N# O- @% D: Z9 d
唉！没有人能对抗时间的流逝。
大家从图片中可以见到，实际上象牙由外而内分成大约三个层次，分别是牙釉质、牙本质、牙髓。
/ G/ ~4 c5 ^1 ~; e9 Y$ W* v猛犸象牙的第一层牙釉质基本上是由含钙和磷的磷灰石晶体组成，这些结晶体中主要有与磷灰石相似的磷酸钙;还可能有一些低钙磷灰石的结构以及一些非磷灰石的结晶。牙釉质矿物中含钙、磷酸及氢氧离子组成氢氧磷灰石。含1%的有机物，含水约2%~~4%。这种结构抱这么好了牙釉质质地坚硬，不易因湿度和温度而变形。如下图：

1-10

1-11

' z* J4 K6 s% Z7 v9 r

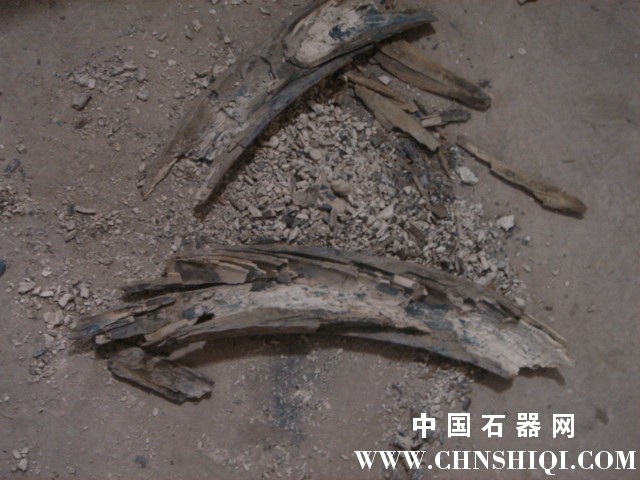

! P1 e) o* H3 a8 r+ F8 k8 K1 A而第二层的牙本质是牙体的主体部分，其中矿物质约占65%~75%，有机质占20%，其余5%~10%为水，因此矿化不如釉质，但比釉质具有更大的弹性。平均显微硬度约为釉质的1/5。这样牙本质在同样的温度和湿度条件下吸水膨胀的比例远远超过牙釉质，这就意味着在室温的条件下，牙本质吸收空气中的水分后必然会膨胀变大，最终涨裂牙釉质，从而导致猛犸象牙由内而外的开裂，最终粉碎。如下图：
+ a. Z1 s0 E2 n8 ~2 D0 m
$ a, `# |9 m6 h1 l) q( Q

) v2 q! Y7 p1 g. x% W: K3 l

2-7

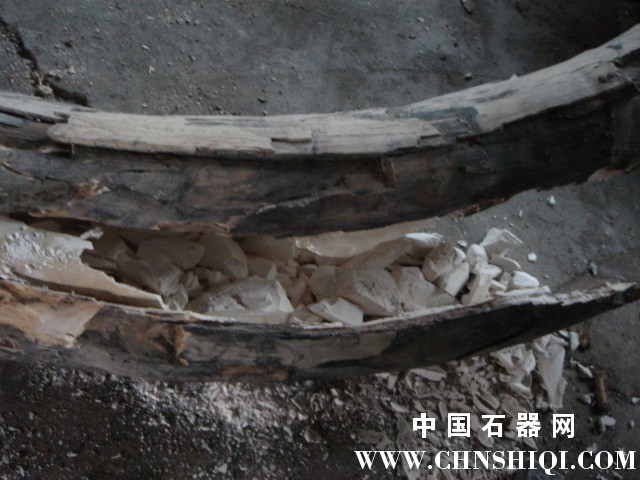

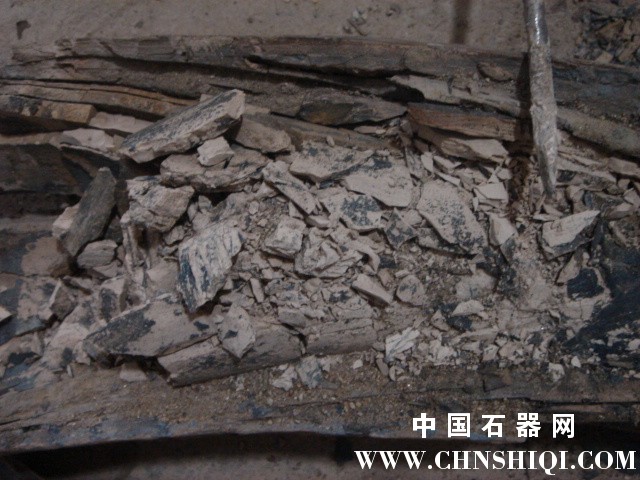

; b# P* j: ]7 M% ^* n2 S3 P而最内部的牙髓会变成这样：
, _7 o' j5 V- |: {- _

+ s; P0 v4 {) A

2-11

  _: }7 a% i: Z% t' |! \
5 ^& q! Z, y. {6 r

2-13

0 _3 t. t2 X0 m" R1 {/ y' G所以，要想保存好一支猛犸象象牙，最重要的就是将其内部的牙本质和牙髓剖出，然后将最外层的牙釉质复原，只有如此才能使对象牙的保存具有了存在的可能。这就像，一个丑女，只有去韩国做了整容，才有可能变得漂亮。当然只是可能。
! H. g/ O* E" f9 L2 X& [
$ J# K3 U& b+ w& o- x' @; I. a
* X# M. p: M$ n1 r( o' e

# z6 u, I: Y# R* X
& A2 R- M2 `3 k* H& r: O

如月中天

9 i- k, \9 m' y& P  K& d4 w
# F1 D9 Y3 {2 ]3 P& G! y，又没存上！

如月中天

孩子睡觉了，稍后继续修炼象牙！

巧木郎

太可惜了,风干后十天左右喷一层固化油剂起到防护作用就不会风化了!

如月中天

巧木郎 发表于 2016-7-7 13:00
太可惜了,风干后十天左右喷一层固化油剂起到防护作用就不会风化了!

你好，巧木郎！实际上仅仅在表面做一层防氧化是远远不够的，因为一支普通象牙长度在2--3米左右，不能保证牙本质吸水膨胀，致使最外层的牙釉质开裂，这是我们多年得来的经验教训，如果你做过，你就一定会知道。

如月中天

孩子得了手足口病，住院了，好友们一定注意自己家孩子，要是发烧了同时起疹子，一定要去医院！

如月中天

巧木郎 发表于 2016-7-7 13:00
太可惜了,风干后十天左右喷一层固化油剂起到防护作用就不会风化了!

" x: f$ L  n1 n  M$ `三、死马与活马的距离。
5 O5 u8 {7 O+ ^& U8 i) R0 ^感谢好友们的关注，让我们再解剖一支象牙，来说明仅用表面防氧化是不能根本杜绝象牙的开裂这一问题的。请看图：
4 D) @  b; o& ~4 P
" l0 i3 A. D" R4 Q
3 f3 a# Q3 `) Y! b  V这只象牙是从水里出的，出图时间已经有半个月，未能及时处理，已经彻底开裂，基本上就是废品了，唉，一不小心就没了几千块。


4 _( E8 P9 N' R3 K& N0 p- @
. p! O9 U% b4 S' T8 T
: E3 E/ d" V* ~- z+ G& B% m. p6 I0 o
% _- b" l* s! i, ^# E

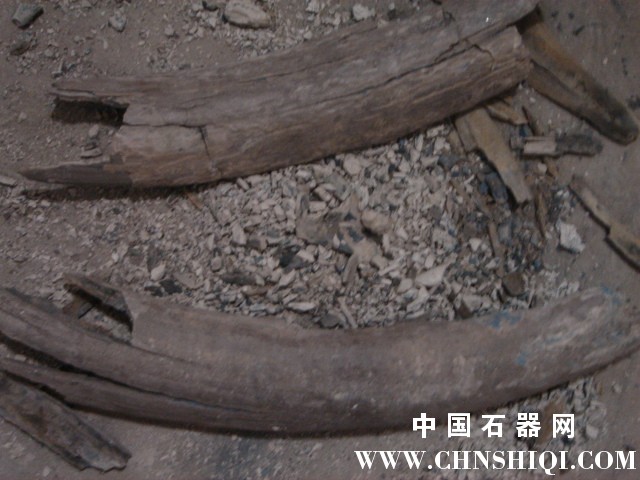

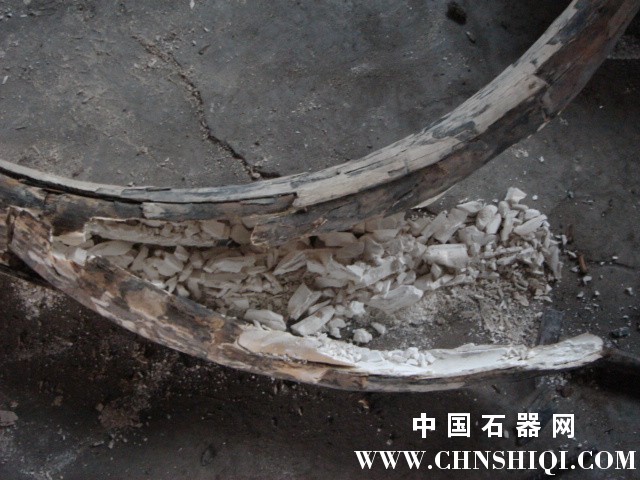

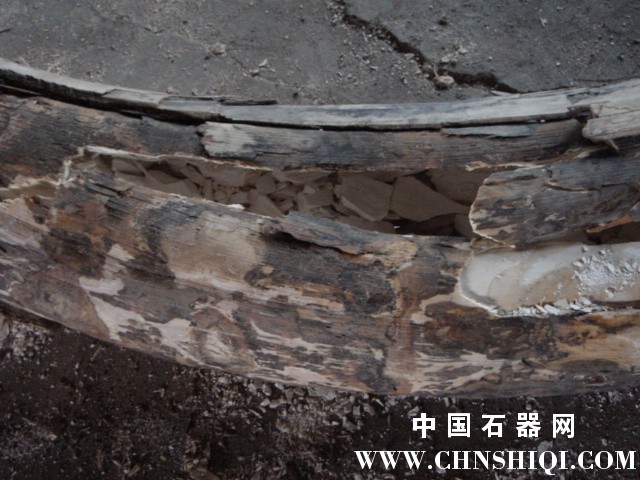

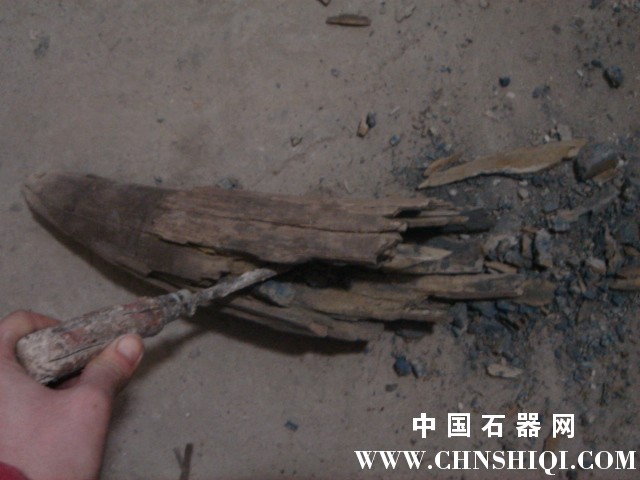

6 W; b0 a. f, a& q8 Q& J注意看这张图和下图，牙本质与牙髓已经完全风化！无药可救了······
% v9 Z6 V" u0 y' i
& C, F0 B" H, f# `9 D$ r2 n
$ e: v: R% k& Z: ^3 X


1 r/ J2 M. ^9 c7 H) g



# r" c4 a9 t9 Z' `- }
) @9 z$ X# T  [* y% ~
  E) s# l+ h+ h! d: u: \
4 e2 |! q1 T3 n, d/ d/ F' p, Z- |

如月中天

- P' ^. X$ n* H: u& n( l& W

偶尔掌握不好，图片没存上，让我再来一次！

如月中天

让我们来继续修炼这只象牙！

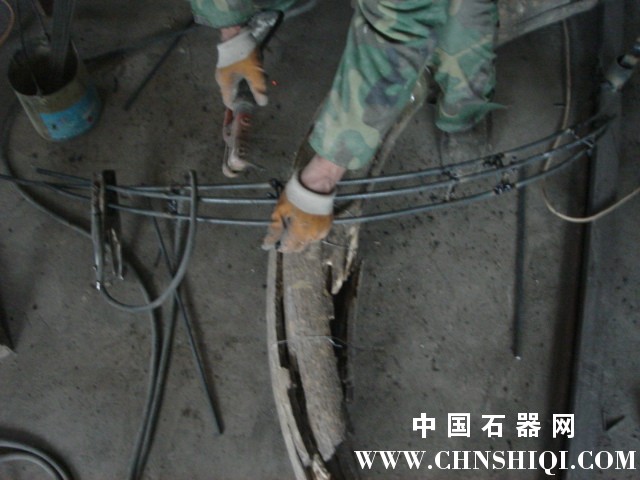

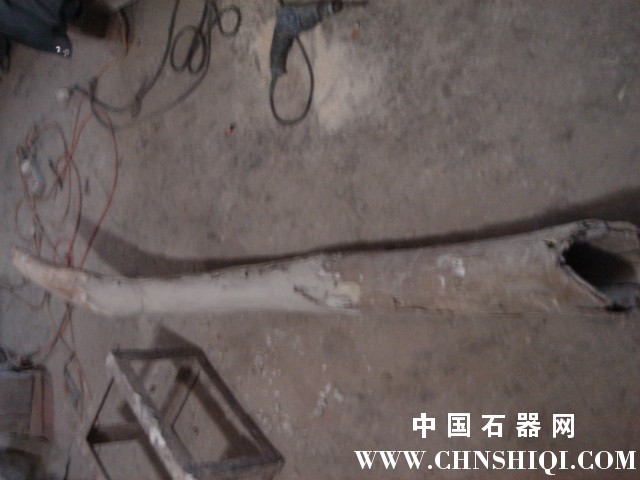

2 j7 B! T* H6 ^, {  p+ ]+ \这样一支象牙，再掏空了整支象牙的牙本质和牙髓后，我们进行第二步，将它再次合拢，并用10毫米粗的钢筋做成的三角型支架内置其中。
0 I: P' K$ m8 Q6 _+ ?9 W

1 ~" T! l/ O9 F2 a( y" @
$ b; l( L9 ^: {
  C4 V4 ^9 U0 \" i: e
# u0 T0 p( \! \0 r
- q9 i# B" T* }% D- s: t8 K/ v

7 Q# ~' v* O- i+ R1 F9 j0 }
' i  Z( o2 V3 I4 A  j
这样，第二步完成，象牙内部没有了牙本质和牙髓，却有了一副铁骨。这是很重要的一步。第三步就是恢复象牙的表面形态，将所有的牙釉质表层都粘合在一起。
$ m6 Z* C% T9 f8 t) J  D/ `
; h" f1 r: T3 r1 q



1 Y( a6 |+ @7 E7 Q% Z


; ?" C, Q! x" A3 z
因为牙釉质也有风化变形，所以用石膏先恢复表面形状。



  W5 b: b) a1 T  n) v9 g

+ F9 C$ r" i$ z* D" w5 \
& m# E4 T" o2 x/ k, S
1 J  y- s" s  M4 s* k

( ]% i; I" ?! n$ p) A经过了这三部，一根几乎完整的象牙，有重新回到了我们面前！
+ Z- [! X; ?$ G+ ?2 d  j: A, i6 r
$ ^9 Q/ B$ L3 M1 W) d+ Q# b
, j6 \2 a& A  W) _- g

如月中天

如月中天 发表于 2016-7-9 12:13
0 u/ G$ H& d/ ~+ [7 L' x让我们来继续修炼这只象牙！
2 L* q3 j/ _; N: b0 v1 T# a这样一支象牙，再掏空了整支象牙的牙本质和牙髓后，我们进行第二步，将它再次 ...

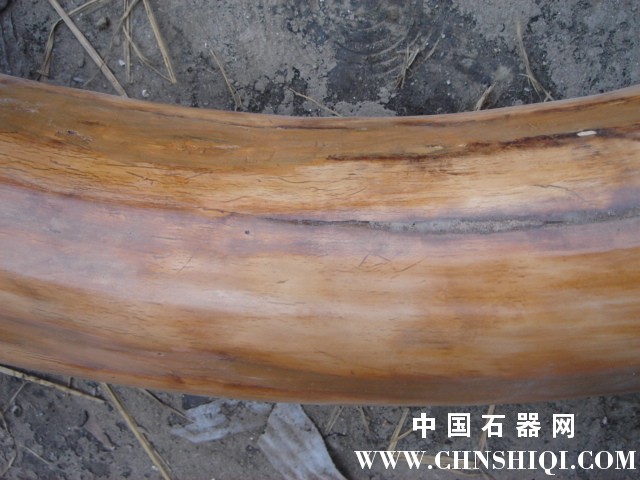

& M+ `+ q; R; b" p( U1 \4 ^1 I* U第四步是抛光。这是个磨叽活，得反复的抛！
; {$ D2 D, V9 x% Y

1

9 r7 P6 x, P6 V& Q& e9 E+ d

2

; n7 Q4 V2 |8 G) w& \7 _$ g& I

3

- c# Y* T8 _: B3 ^& P

4

! l% p. g' h' v5 v& b
, O/ [8 T2 N0 C& q5 Q第五步是上色，在抛光完毕的象牙上难免有胶的痕迹，在这些痕迹处上色，是象牙颜色整体上一致。

5

6 F. f: G) t: h, \& O5 ?& L

6

7

. r' {6 }* W) f2 Y* }- W$ H! Y

8

" D2 I/ |, L5 Y* F1 x. Y! [8 n8 o$ G
3 |; N3 E& a  R& s( a. A- M



5 W6 _; ]* T) e  x1 z  m' w

4 ?' Y1 ^# f- O, k2 q! @, D

如月中天

如月中天 发表于 2016-7-9 12:50
第四步是抛光。这是个磨叽活，得反复的抛！

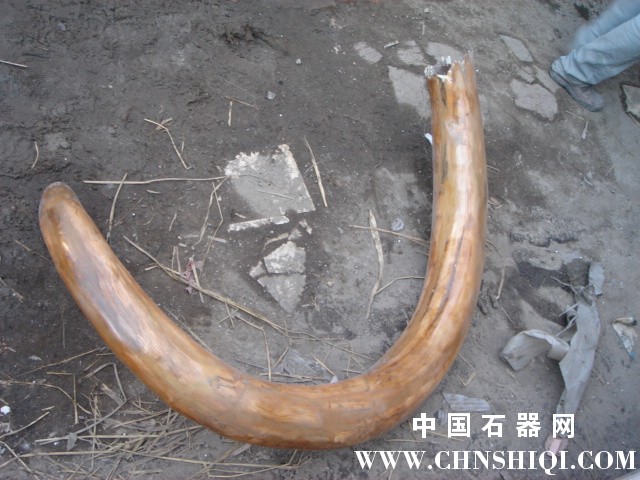

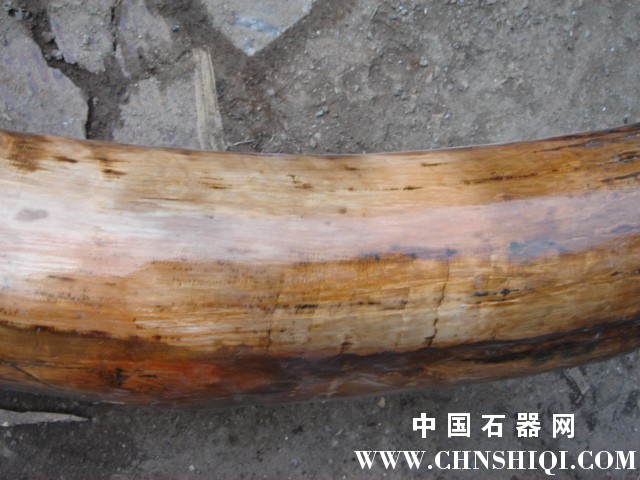

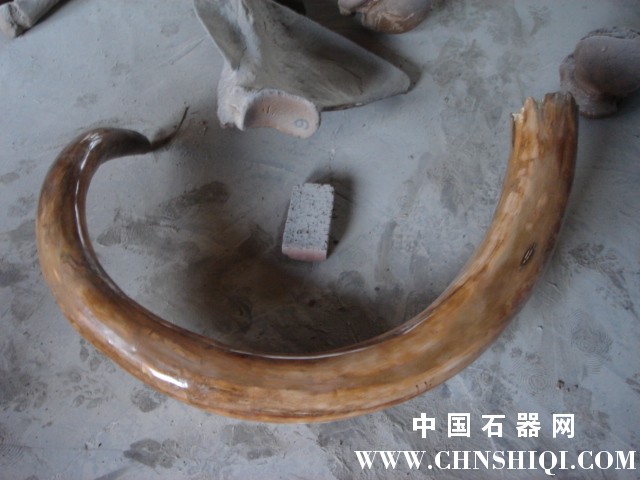

1 U8 G* s+ F$ p最后，呈现在我们面前整容完的丑女就变成了这个样子：
) l8 j3 O0 Y/ d% ]# e# d/ T2 l$ ^



& \3 C0 F7 u, Z  n% q
$ W/ Y1 J- t7 C" u# Z5 O2 w
& `1 ~6 I. `! N. s( Z2 q: s4 b  p3 \


3 @0 N$ Y8 |6 J0 h

; U! y( z/ e* x. g! R/ y  L

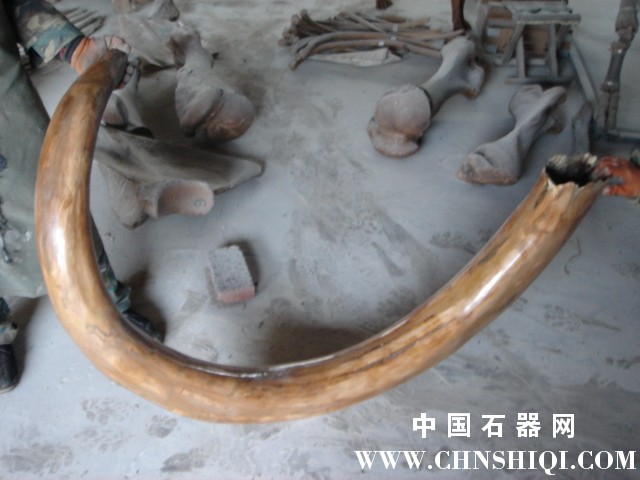

0 q/ Q7 C7 |: k& U# B) C$ M% p; [它变身前就是这个：
: U8 h+ D* N9 O+ C
) m: \0 L9 ?4 B1 n


" [* r( ]5 X5 t+ y
这，就是死马与活马之间的距离！
( d( K* R) `- P4 b/ C2 C- v* M1 c  s
7 Z6 e9 j( `) ]- w: j  N0 l( y" y

如月中天

如月中天 发表于 2016-7-9 12:56
) E+ d! Q1 \/ g5 e; v最后，呈现在我们面前整容完的丑女就变成了这个样子：

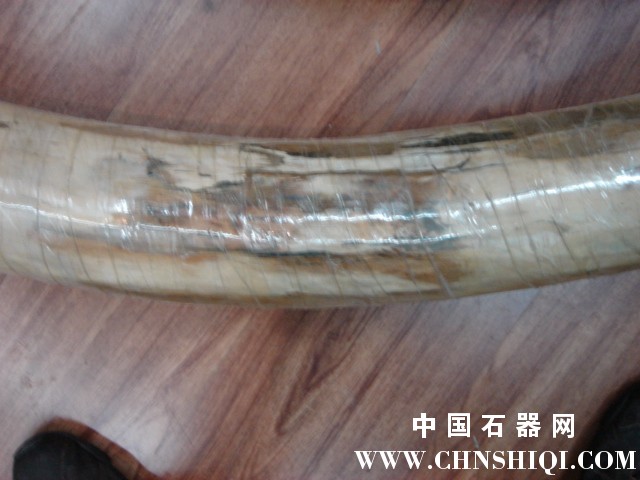

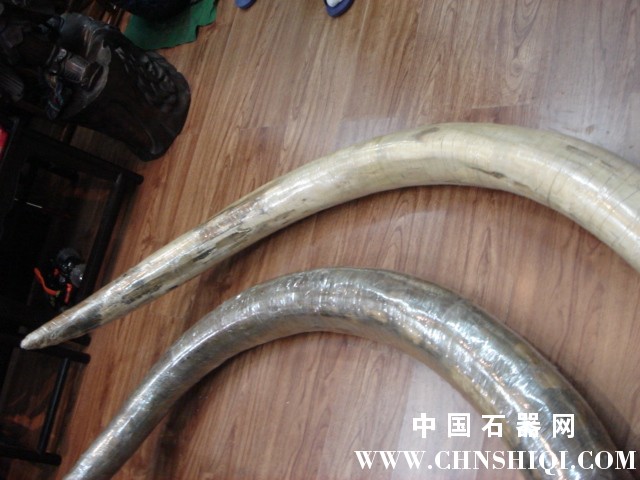

让我们再看一看，另一支变身是不是成功。
3 J8 v2 t5 ~/ O' ?) r2 Q
, b* R2 z( Z: Y4 I  [

& t- y+ G5 p+ {, B8 B+ h+ d
8 h# |% `2 j- R9 z
9 L% u# n9 i7 ?7 G  i4 U3 Y! L

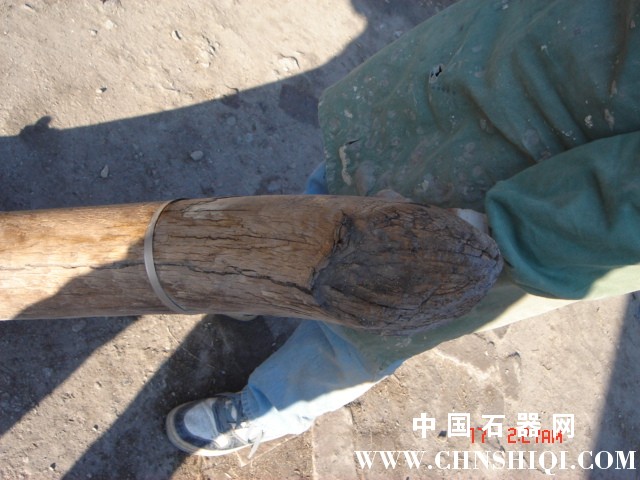

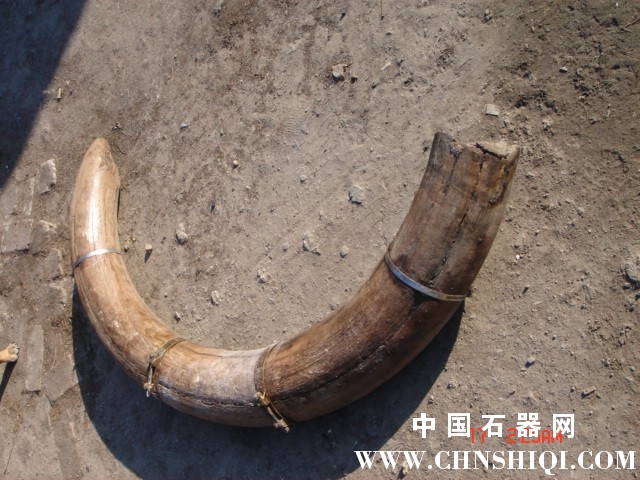

它的前身是这个：

# M* U# J1 Z. E, p! b9 a5 J  B

/ F  u7 O9 q, y: z7 |- V

; h7 ^! i8 E2 s7 D. j
$ E6 D  W3 M: T) m: X+ S# ^
1 b: m' b: A9 {" I# Z8 c




- h  c, X/ b4 w' z2 R* p

如月中天

至此，我们可以说，象牙就是这样炼成的！经过这样的修炼，我们才能说这几乎就是一件完成品的猛犸象牙了，他的优点是不易再次风化开裂，适合博物馆经久展示！
当然这里面有两个例外，一个是质量上乘的冰牙，几乎不需要担心牙本质与牙髓的风化膨胀，当然这一等级的象牙价格几乎与非洲象牙同等的档次，一只完整的a料冰牙就算按公斤称，也得在50w以上，而一只土牙，品相最好的也不会超过20w，通常都是在10w以下，所以如果仅仅看原生态的猛犸象牙，我们的意思是如果不需要雕刻的话，无疑土牙的性价比更高。第二，就是有并非同一个体的象牙混接成一支的情况。这种象牙通常能够从形状和颜色上分辨出来，因为是由来自于不同的象牙残缺部分拼凑而成，所以价格就低很多。当然我们不赞成这种做法，因为不符合博物馆的收藏标准。


. |8 G% W9 Z0 h: I: u  r
  v* M- y7 B2 P0 e

巧木郎

老师.有理论.有爱心,有专业够水准,向您学习!

如月中天

巧木郎 发表于 2016-7-9 14:38
老师.有理论.有爱心,有专业够水准,向您学习!

/ L' N6 o' ~2 D谈不上老师，都是石友，互相交流，互相学习，
# s& b9 Q  s( P. X
